Créer simplement une multiprise connectée en Z-Wave
Il est parfois utile de pouvoir activer et désactiver simultanément plusieurs objets (2, 3 lampes dans le salon, le matériel lié à la télévision, les différents composants d'un ordinateur,..). Placer une prise connectée (wifi ou z-wave) entre l'arrivé d'électricité et une multiprise est évidemment une solution simple et tout à fait fonctionnelle sauf que si comme moi vous ne disposez plus de prise connectée disponible mais bien d'un Switch Fibaro qui traine dans votre tiroir alors vous êtes sur la bonne page (ce tutoriel s'adresse aussi aux personnes qui aiment faire soi-même et bricoler :) ).

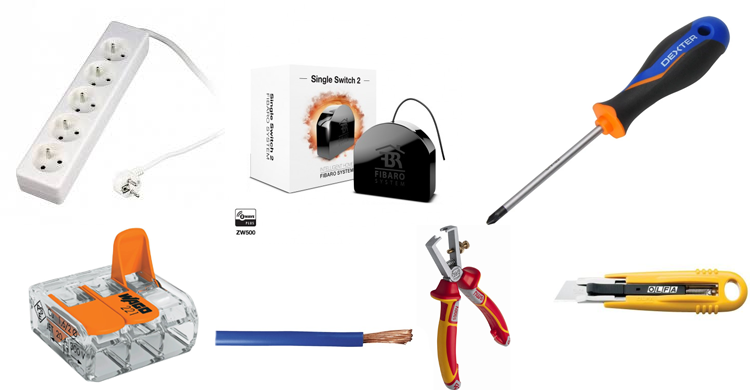

Matériel nécéssaire:
- Un module Fibaro Switch (dans mon cas il s'agit d'un FGS-213)
- Une multiprise standard
- Un Wago 3 pôles
- Un petit morceau de câble électrique
- Un cutter
- Une pince à dénuder
- Un petit tournevis cruciforme
Etape 1: Dénuder le câble d'une multiprise
La première étape de ce tutoriel va être de dénuder le câblage de la multiprise afin d'accèder aux trois différents fils électriques situés à l'intérieur. Utilisez donc votre cutter pour découper délicatement la gaine de la multiprise sur une dizaine de centimètres. L'endroit de votre découpe définira l'endroit de mise en place du module Fibaro.

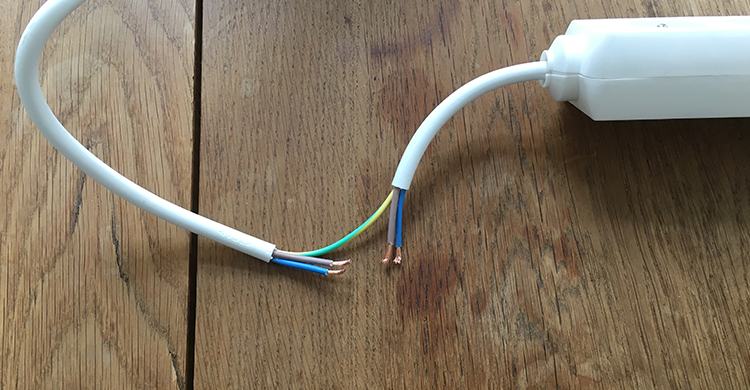

Coupez ensuite le câble bleu et rouge en leur milieu et dénudez les extremités. Le câble jaune et vert (la terre) ne doit pas être coupé car il ne sera pas raccordé au module Fibaro. Vous devriez avoir quelque chose qui resemble à ceci:
Etape 2: Placer le module Fibaro

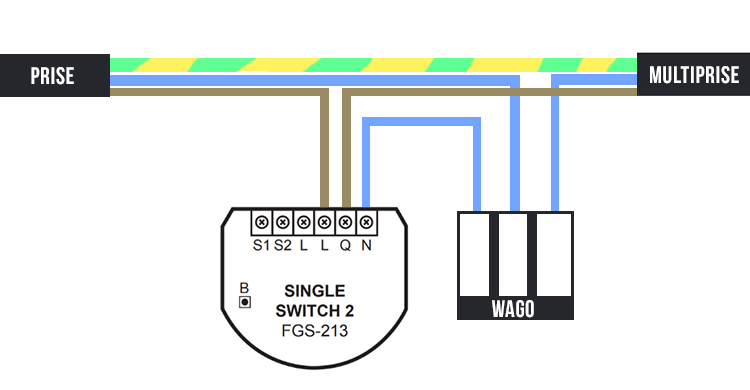

Votre multiprise est maintenant prête à recevoir un module Fibaro sur son cablâge. Je vous ai fait un petit schema électrique pour y voir plus clair:

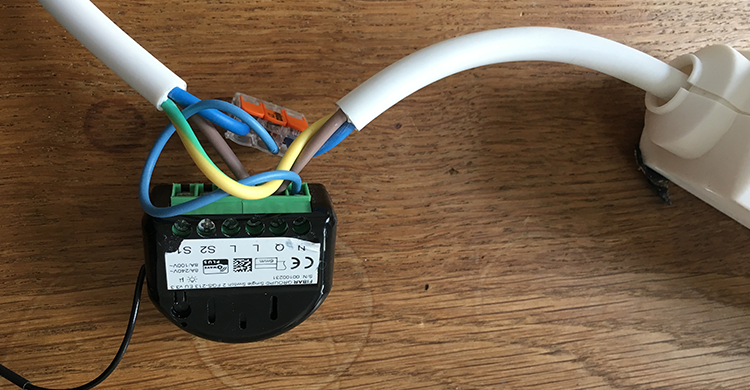

Le câble marron (conducteur de phase par lequel le courant arrive) provenant de la prise se connecte sur la borne "L" du module Fibaro. Sur la borne "Q" juste à côté, vient se placer le câble marron allant à la multiprise. Pour ce qui est des câblages bleus (conducteur neutre permettant la répartition du courant) ils se placent sur Wago. La troisième place du Wago va vous permettre de placer un câblage pour aller jusqu'à la borne "N" du module Fibaro. Le câblage électrique est maintenant terminé et vous devriez obtenir quelque chose de similaire:
Etape 3: Protéger et intégrer
Pour ma part, j'ai utilisé mon imprimante 3D afin de réaliser un boitier sur-mesure pour y placer le module. Vous pouvez vous rendre sur ce site pour télécharger gratuitement le modèle.

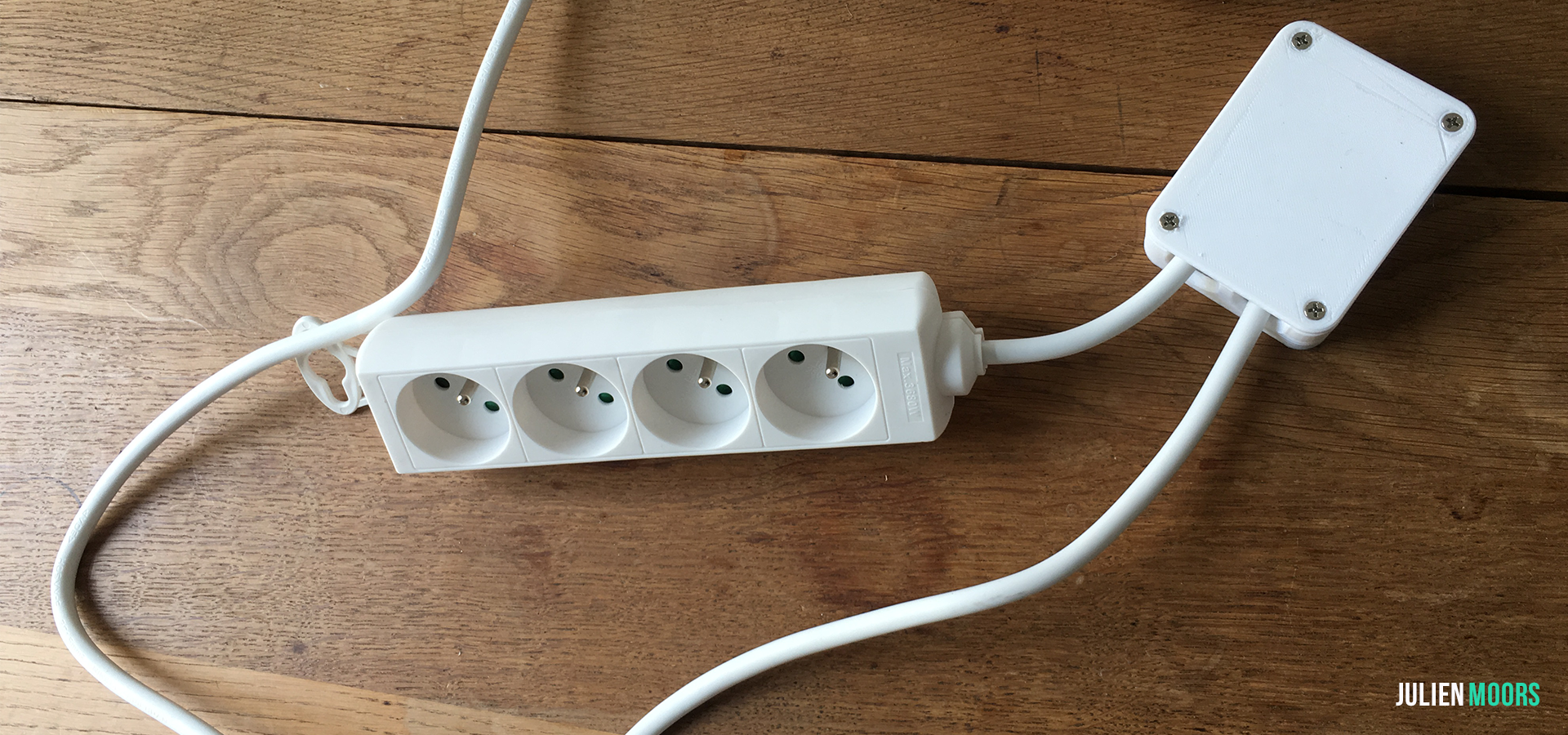

Branchez la prise, intégrez le module dans votre réseau Z-Wave et le tour est joué ! Vous disposez maintenant de votre multiprise connectée faite maison ! Pour ma part je l'utilise justement dans le cadre de l'impression 3D. Une fois un print terminé, je peux tout couper à distance (raspberry, caméra, imprimante). Je peux également contrôler la consommation énergétique de tout ce matériel !
